Hydrodehn-Spannfutter SCHUNK, DIN 69871, TENDO E compact, kurz, schwer

Artikel-Nr.: 241400 40/12

Artikel-Nr.: 1905531

Artikel-Nr.: 206414

219,- € zzgl. MwSt. / pro Stück
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- kurze, schwere Ausführung, mit axialer Längenverstellung
- für automatischen Werkzeugwechsel
- mit Schwingungsdämpfung und Radialsteifigkeit
- Rundlaufgenauigkeit < 0,003 mm
- Spannung ohne Peripheriegeräte, einfaches Spannen mit Sechskantschlüssel, alle handelsüblichen Schafttypen spannbar

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.


Technische Daten


Hersteller-Art.Nr.: 206414
Precitool-Art.Nr.: 1905531
Körperdurchmesser (mm) [BD]: 42
Körperdurchmesser 1 (mm) [BD1]: 42
Länge Körperdurchmesser 1 (mm) [LB1]: 30,9
Funktionslänge (mm) [LF]: 50
Kupplungsgröße maschinenseitig [DCON]: SK40
Kupplungsgröße werkzeugseitig: 12
A1 mm: 42
B1 mm: 30.9
C71 mm: 12
DIN-Norm: DIN 69871
Form: AD/B
Fräsertyp: HPC
Mit Kühlkanal: nein
Wuchtung: 15000
Zolltarifnummer: 84661020

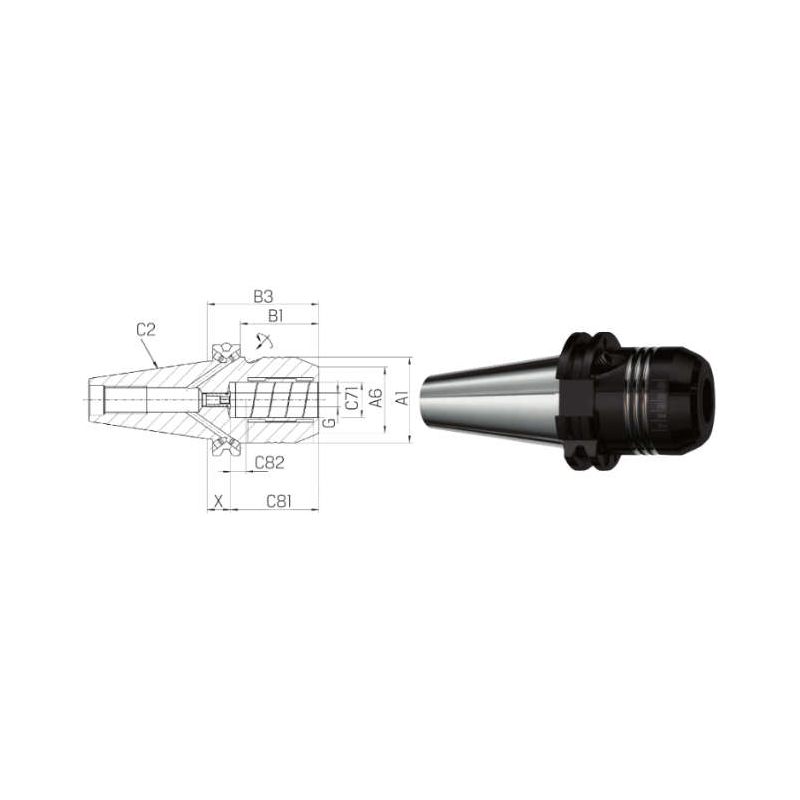

[A1] Körperdurchmesser 1 mm: 42
[A6] Umbruchdurchmesser: 32.0
[B1] Länge Körperdurchmesser 1 mm: 30.9
[B3] Kraglänge mm: 50.00
[C2] Aufnahmegröße, maschinenseitig: SK40
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 12
[C81] Einspannlänge, max_ mm: 46.00
[C82] Einspannlänge, min_ mm: 36.00
